IL PUNTO NAVE ASTRONOMICO

Corso online di Astronomia Nautica

precedente               seguente


ESEMPIO DI PUNTO NAVE CON DUE RETTE DI SOLE

Si osserva il Sole un paio d'ore prima del suo passaggio in meridiano e se ne stabilisce il punto stimato.

Data Ora TU Latitudine Longitudine Rotta Vera Velocità elevazione gamma c Alt.strumentale
24/08/2004 14:15:37 32°48'.0 N 62°33'.0 W 48° 16 kts 17 m. +1'.0 55°15'.8

Con le Effemeridi si calcolano l'angolo orario e quindi l'angolo al polo del Sole

    Sole 1
  Ora di osservazione (UT) 14 15 37
  Tempo Vero Greenwich per l'ora intera 29°26'.6
+ Incremento per minuti e secondi 3°54'.3
+ Incremento per "v"= +0.2 0'.1
+ Longitudine -62°33'.0
= Tempo vero locale 330°48'.0
Angolo al Polo (ridotto a 0°-180°) 29°12'.0 E

Dalle Effemeridi si desume la declinazione del Sole

    Sole 1
Declinazione per l'ora intera 10°51'.6 N
+ Incremento per "d" = -0.9 per 16 minuti -0'.2
= Declinazione 10°51.4 N

Con le formule trigonometriche e la calcolatrice scientifica si calcola:
1) L'altezza stimata

hs° = arcoseno(sen(Lat) x sen(decl)+cos(Lat)xcos(decl)xcos(AP))

Sole 1
hs° = arcoseno(sen(32°48'.0) x sen(10°51'.4) + cos(32°48') x cos(10°51'.4) x cos(29°12'.0))
hs° = arcoseno(0.54171 x 0.18835 + 0.84057 x 0.98210 x 0.87292) =  0.10203 + 0.72062 = 0.82265
hs° = arcoseno(0.82265)
hs° = 55°21'.0
2) L'azimuth
Z° = arcocoseno((sen(decl) - sen(Lat) x sen(h)) / (cos(Lat) x cos(h)))

Sole 1
hs°=28°04'.5
Z° = arcocoseno((sen(10°51'.4)-sen(32°48') x sen(55°21'))/(cos(32°48') x cos(55°21')))
Z° = arcocoseno( (0.18835- 0.54171 x 0.82264) / (0.84057 x 0.56856) )
Z° = arcocoseno( (0.18835- 0.44563) / 0.47791 = -0.25728 / 0.47791 = -0.53834
Z° = arcocoseno(-0.53834)
Z° = N 122°.6 E
az° = 122°.6°
Si corregge l'altezza osservata

    Sole 1
  Altezza strumentale 55°15'.8
+ Gamma (correzione d'indice) +1'.0
= Altezza osservata 55°16'.8
+ C1 (prima correzione) 12'.7
+ C2(seconda correzione) 15'.3
+ C3(terza correzione)(lembo inferiore del Sole) 39'.8
= Altezza vera (aumentata di 1°) 56°24'.6
-1° = Altezza vera 55°23'.6

Si ricavano gli elementi della retta

    Sole 1
  Altezza vera 55°23'.6
- Altezza stimata 55°21'.0
= Dh +2'.6
Azimuth 122°.6

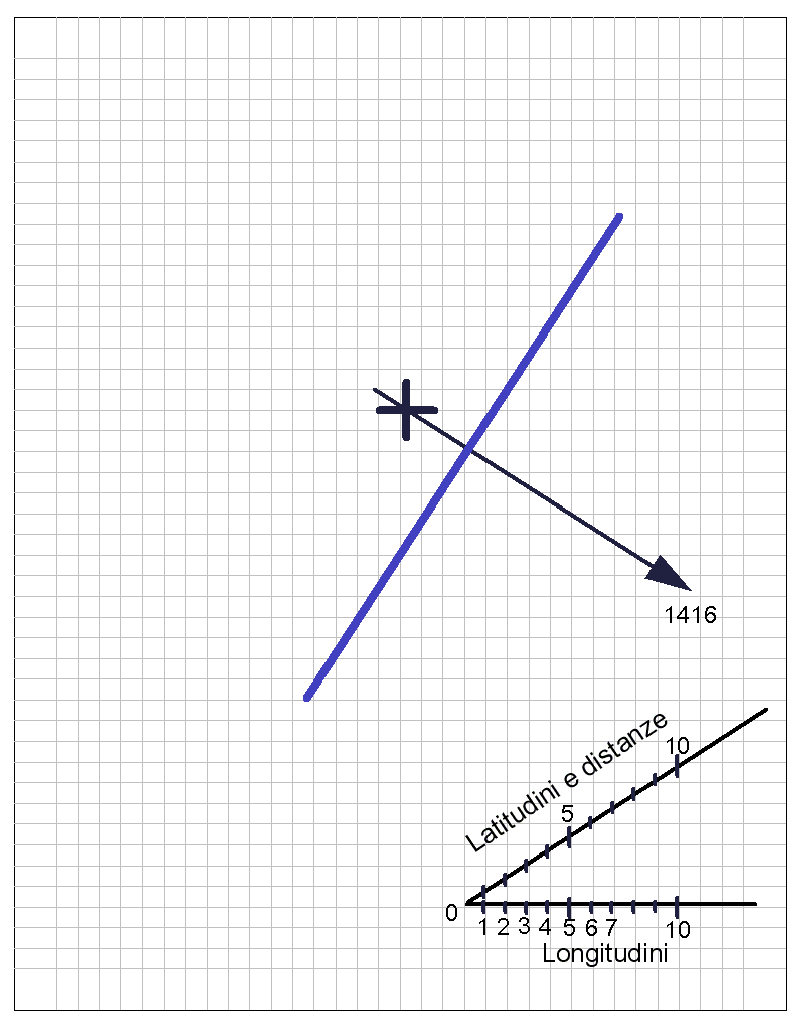

Con i quali si disegna il grafico della retta delle 14:16 (UT)


Adesso con il metodo approssimato si calcola l'ora del passaggio in meridiano del Sole. Si divide l'angolo al polo della prima retta per 15 e si ottiene l'equivalente in ore

     P = 29°12' = 29°.2
         29°.2 / 15 = 1.94 = 1h58m
         orario della prima retta        = 14h 16m
         tempo al passaggio in meridiano =  1h 58m
                                       ---------------
         passaggio in meridiano          = 16h14m (UT)
(Il calcolo esatto effettuato con le Effemeridi ci dà le 16:10)
Alle ore 16:10 si osserva il Sole in meridiano con un'altezza strumentale di 67°30'.5.
Dalla carta nautica si desume il contemporaneo punto stimato.
I dati della seconda retta sono:

Data Ora TU Latitudine Longitudine elevazione gamma c Alt.strumentale
24/08/2004 16:10 33°09' N 62°05'.5 W 17 m +1'.0 67°30'.5


Dalle Effemeridi si desume la declinazione del Sole per le ore 16:10

    Sole 1
Declinazione per l'ora intera 10°49'.8 N
+ Incremento per "d" = -0.9 per 10 minuti -0'.2
= Declinazione 10°49'.6 N


Si calcola l'altezza stimata con la fomula

hs = 90°- Latitudine stimata + declinazione
hs = 90°- 33°09' + 10°49'.6  = 67°40'.6





Si corregge l'altezza osservata














	Meridiana








	Altezza strumentale

	67°30'.5





	+

	Gamma (correzione d'indice)

	+1'.0






	=

	Altezza osservata

	67°31'.5





	+

	C1 (prima correzione)

	12'.7





	+

	C2(seconda correzione)

	15'.6





	+

	C3(terza correzione)(lembo inferiore)

	39'.8





	=

	Altezza vera (aumentata di 1°)

	68°39'.6





	-1° =

	Altezza vera

	67°39'.6












Si ricavano gli elementi della meridiana














	Meridiana








	Altezza vera

	67°39'.6






	-

	Altezza stimata

	67°40'.6






	=

	Dh

	-1'.0







	Azimuth

	180°













Si completa il grafico riportando la meridiana












dal quale si ricavano le coordinate del punto nave:

Differenza di Latitudine  rispetto all'ultimo punto stimato: 1' N

Differenza di Longitudine rispetto all'ultimo punto stimato: 5' E






                    Latitudine Punto stimato  = 33°09'.0 N
                    Differenza di Latitudine        1'.0 N
                                              ---------------
                    Latitudine Punto nave     = 33°10'.0 N

                    Longitudine Punto stimato = 62°05'.5 W
                    Differenza di Longitudine       5'.0 E
                                              ---------------
                    Longitudine Punto nave    = 62°00'.5 W



L'ora del punto nave è quella della ultima osservazione, cioè le ore 16:10 UT.




Nelle pagine seguenti troverete un calcolatore automatico di rette d'altezza
